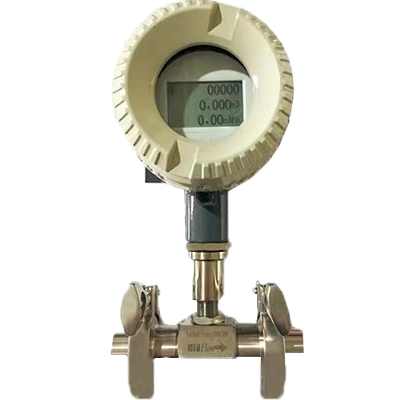

卡箍式液体涡轮流量计

卡箍式液体涡轮流量计介绍▼▼▼

       LWGY系列卡箍式液体涡轮流量计是具有结构简单、轻巧、精度高、复复性好、反应灵敏，安装维护使用方便等特点的涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13 、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质。

       LWGY系列液体涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。

卡箍式液体涡轮流量计特点▼▼▼

       1、传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

       2、结构简单、牢固以及拆装方便。

       3、测量范围宽，下限流速低。

       4、压力损失小，重复性好，准确度高。

       5、具有较高的抗电磁干扰和抗振动能力。

卡箍式液体涡轮流量计技术参数▼▼▼

卡箍式液体涡轮流量计选型▼▼▼

       卡箍式液体涡轮流量计的仪表类型大致有四种，符合不同的现实应用和工程需要。

       1、即时显示型，此种流量计是采用单片微机技术，可以在仪表计量中，即刻显示液体的瞬时流量和液体总量。

       2、脉冲输出型，此种类型主要在仪器上装置涡轮流量传感器和放大器，外接三条电线，用于测量。

       3、4~20毫安输出型，将四毫安电路接入涡轮流量传感器零流量，二十毫安接入流量传感大流量，使得传感器对外发出流量信号。

       4、分外远传显示器，这种流量计能实现与计算机的连接，提供流量上下限警报、批量和定时定量的控制。

       顾客要选购卡箍式涡轮流量计，不可避免要选流量计的型号。涡轮流量计具有高精密度。一般来说，影响流量计型号的因素有：公称通径、精密等级、信号输出、公称压力、公称要求、防爆需求、温度需求。其中公称通径是液体流量管道的尺寸，公称压力是液体流通时所承受的压力。每一个因素都要符合工业需求，所以顾客选购时，一定要考虑以上因素。

卡箍式液体涡轮流量计应用场景▼▼▼

      卡箍式液体涡轮流量计应用于制药行业:生理盐水、葡萄糖水等输液制品的灌装与计量；食品、饮料行业:蔬菜汁、果汁、啤酒、成品油等液态食品的灌装与计量。

卡箍式液体涡轮流量计安装注意事项▼▼▼

       卡箍连接涡轮流量计因其自身的优势，在一些要求较高的工况涡轮流量计随处可见。

        1、安装位置

       管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。

       避免气泡。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。

       2、安装场所和要求

      （1）传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

      （2）水平安装传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装传感 器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀，测量时要确保旁通管无泄漏。

     （3）在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。

     （4）若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有液体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

     （5）传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

       3、所需上下游直管段长度

      卡箍液体涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流， 因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器，要求入口段和出口段直管段长度。

我们能提供的服务  ▼▼▼

A、根据需求推荐选型及报价；B、产品个性化定制；C、7*24小时全国服务热线 ；D、上门指导安装。
